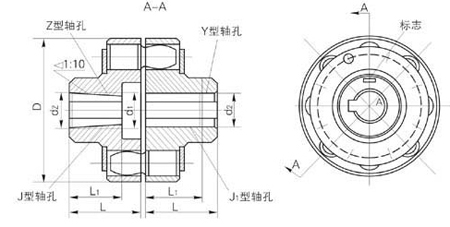

产品介绍产品图纸

标记示例： HL6弹性柱销联轴器主动端：Y型轴孔，A型键槽，d1＝65mm，L＝142mm 从动端：Y型轴孔，A型键槽，d2＝65mm，L＝142mm HL6联轴器65×142TG5014-85   HL型弹性柱销联轴器主要技术参数 型号 许用转矩MP (N·m) 许用转速 n(r·min-4) 轴孔直径 d1/mm, d2/mm,dz/mm 轴孔长度 D mm 质量 kg 转动惯量 kg·m2 许用相对位移 Y型 J、J1、Z型 钢 铁 钢 铁 L/mm L1/mm L/mm 轴向 mm 径向mm 角向 HL1 160 7100 7100 12,14 12,14 32 27 32 90 2 0.0064 0.5 0.15 0°30` 16,18,19 16,18,19 42 30 42 20,22,24 20,22 52 38 52 HL2 315 5600 5600 20,22,24 20,22,24 52 38 52 120 5 0.253 1 0.15 0°30` 25,28 25,28 62 44 62 30,32,35 30,32 82 60 82 HL3 630 5000 5000 30,32,35,38 30,32,35,38 82 60 82 160 8 0.6 1 0.15 0°30` 40,42,45,48 40,42 112 84 112 HL4 1250 4000 2800 40,42,45,48 50,55,56 40,42,45,48 50,55,56 112 84 112 195 22 3.4 1.5 0.15 0°30` 60,63 - 142 107 142 HL5 2000 3550 2500 50,55,56,60 63,65,70 71,75 50,55,56,60 63,65,70 142 107 142 220 30 5.4 1.5 0.20 0°30` HL6 3150 2800 2100 60,63,65,70 71,75,80 60,63,65,70 71,75,80 142 107 142 280 53 15.6 2 0.20 0°30` 85 - 172 132 172 HL7 6300 2240 1700 70,71,75 70,71,75 142 107 140 320 98 41.1 2 0.20 0°30` 80,85,90,95 80,85,90,95 172 132 172 100,110 100 212 167 212 HL8 10000 2120 1600 80,85,90,95 100,110,120,125 80,85,90,95 100,110 212 167 212 360 119 56.5 2 0.20 0°30` HL9 16000 1800 1250 100,110 120,125 100,110 120,125 212 167 212 410 197 133.3 2 0.20 0°30` 130,140 130 252 202 252 HL10 25000 1560 1120 110,120,125 110,120,125 212 167 212 480 322 273.5 2.5 0.25 0°30` 130,140,150 130,140,150 252 202 252 160,170,180 160 302 242 302 HL11 31500 1320 1000 130,140,150 130,140,150 252 202 252 540 520 555.7 2.5 0.25 0°30` 160,170,180 160,170,180 302 252 302 190,200,220 190 352 282 352 HL12 63000 1250 950 160，170，180 160，170，180 302 242 302 630 714 902 2.5 0.25 0°30` 190，200，220 190，200，220 352 285 352 240，250，260 - 410 330 - HL13 100000 1120 850 190，200，220 190，200，220 352 282 352 710 1057 1700 3 0.25 0°30` 240，250，260 240，250，260 410 330 - 280，300 - 470 380 - HL14 160000 850 630 240，250，260 240，250，260 410 330 - 800 1956 4318 3 0.25 0°30
