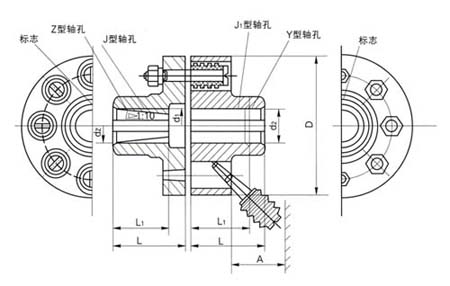

产品介绍产品图纸

TL型弹性套柱联轴器标记示例： TL3弹性套柱销联轴器 主动端：Z型轴孔、C型键槽，dz＝16mm，L＝30mm 从动端：J型轴孔，B型键槽，d2＝18mm，L＝42mm TL3联轴器（ZC16×30/JB18×42）GB4323-84     TL型弹性柱销联轴器主要技术参数 型号 许用转矩 MP/(N·m) A许用转速 NP/(r·min-4） 轴孔直径 d1/mm d2/mm dzmm 轴孔长度 D mm A mm 质量 kg A转动惯量 kg·m2 许用相对位移 Y型 J、J1、Z型 铁 钢 铁 钢 L/mm L1/mm L/mm 径向/mm 角向 TL1 6.3 6600 8800 9 9 20 14 - 70 18 1.16 0.0004 0.2 1°30` 10,11 10,11 25 17 - 12 12,14 32 20 - TL2 16 5500 7600 12,14 12,14 32 20 42 80 18 1.64 0.001 0.2 1°30` 16 16,18,19 42 30 42 TL3 31.5 4700 6300 16,18,19 16,18,19 42 30 42 95 35 1.9 0.002 0.2 1°30` 20 20,22 52 38 52 TL4 63 4200 5700 20,22,24 20,22,24 52 38 52 106 35 2.3 0.004 0.2 1°30` - 25,28 62 44 62 TL5 125 3600 4600 25,28 25,28 62 44 62 130 45 8.36 0.011 0.3 1°30` 30,32 30,32,35 80 60 82 TL6 250 330 3800 32,35,38 32,35,38 82 60 82 160 45 10.36 0.026 0.3 1°00` 40 40,42 112 84 112 TL7 500 2800 3600 40,42,45 40,42,45,48 112 84 112 190 45 15.6 0.06 0.3 1°00` TL8 710 2400 3000 45,48,50,55 45,48,50,55,56 112 84 112 224 65 25.4 0.13 0.4 1°00` - 60,63 142 107 142 TL9 1000 2100 2850 50,55,56 50,55,56 112 84 112 250 65 30.9 0.20 0.1 1°00` 60,63 60,63,65,70,71 142 107 142 TL10 2000 1700 2300 63,65,70,71,75 63,65,70,71,75 142 107 142 315 80 65.9 0.64 0.4 1°00` 80,85 80,85,90,95 172 132 172 TL11 4000 1350 1800 80,85,90,95 80,85,90,95 172 132 172 400 100 122.6 2.06 0.5 0°30` 100,110 100,110 212 167 212 TL12 8000 1100 1450 100,110,120,125 100,110,120,125 212 167 212 475 130 218.4 5.00 0.5 0°30` - 130 252 202 252 TL13 16000 800 1150 120,125 120,125 212 167 212 600 180 425.8 16.00 0.6 0°30`
