产品介绍产品图纸

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：

	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

高效轴流旋桨
高效轴流旋式GXL、高效轴流旋桨右旋式GXR

   此类搅拌器属轴流型搅拌器，排出性能高，剪切性能低；由于采用了流线型的外型设计与其它减少小涡流的结构，比一般旋桨减少了剪切作用，增加了轴流排量，由于采用了特殊的复合材料，既具较高的耐腐蚀性能，又减轻了搅拌器的重量及表面摩擦阻力，所以它又有节能的效果。在低粘度，有腐蚀生的流体混合、分散、传热、反应等过程中应用均有良好效果。常用介质粘度μ＜2000cP，常用运转n＝100－500rpm，v＝3－15m/s。

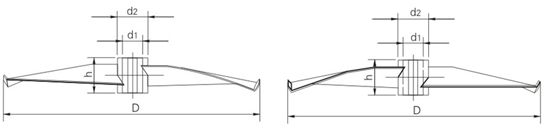

高效轴流旋桨主要尺寸

D	d1	d2	h	重量
150	25	60	60	0.78
200	30	60	60	0.95
250	35	80	70	2.10
300	40	80	70	3.05
350	45	85	85	3.70
400	50	90	90	5.00
450	55	90	90	5.85
500	60	100	100	7.02
600	65	110	110	11.60
700	70	130	140	13.80
850	80	150	150	22.5
950	90	160	160	29.24
1200	100	170	170	50.77
1500	120	180	180	85.3
1800	130	200	200	132.5
2000	140	220	220	161.6

备注：搅拌器内孔可根据用户要求制和，轮毂高度一般与内孔相一致。
