本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号
三叶推进式搅拌器
三叶左旋推进式－TXL、三叶右旋推进式－TXR、三叶左旋稳定环推进式－TWL、三叶右旋稳定环推进式－TWR、三叶左旋导流筒推进式－TVL、三叶右旋导流筒推进式－TVR、三叶焊接左旋推进式－HXL、三叶焊接右旋推进式－HXR、三叶焊接左旋稳定环推进式－HWL、三叶焊接右旋稳定环推进式－HWR、三叶焊接左旋导流筒推进式－HVL、三叶焊接右旋导流筒推进式－HVR、三叶可调左推进式－TTL、三叶可调右旋推进式－TTR、三叶可拆左旋推进式－TCL、三叶可拆右旋推进式－TCR
三叶推进式是最典型的轴流形搅拌器，高排液量，低剪切性能：采用挡板或导流筒则轴向循环更强，排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程 中应用最能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。可拆推进式的桨连轮毂分成三辩，组装方便，用在需要拆成小件的场合。常用介质，μ＜2000cP，常用运转速度n=10－500rpm，v＝3－15m/s，最高转速可达1750rpm，常用规格S/DJ＝1或2，DJ/D=0.2－0.5表面要求抛光处理的必须选用焊接型。

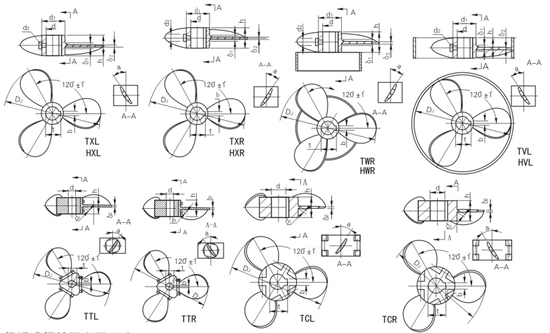

推进式搅拌器主要尺寸
DJ
d
d1
d2
a
h
键槽
N/n≤
δ1
δ2
重量
b
t
不锈钢/碳钢
150
25
30
60
M12
49°2’
45
8
8
28.3
33.3
0.005
12/10
6/5
1.32/1.25
1.23/1.16
200
30
35
60
M12
43°18’
55
8
10
33.3
38.3
0.008
12/10
6/5
2.12/1.93
2.01/1.81
250
35
40
80
M12
41°20’
60
10
12
38.3
43.3
0.01
12/10
6/5
3.23/2.93
3.09/2.79
300
35
40
45
80
M12
39°57’
65
10
12
14
38.3
43.3
48.8
0.015
12/12
7/6
5.38/5.23
4.9/4.75
4.75/4.6
400
45
50
55
90
M16
38°9’
85
14
14
16
48.8
53.8
59.3
0.031
14/14
8/8
10/10
9.77/9.77
9.49/9.49
500
55
60
65
90
M16
37°1’
105
16
18
18
59.3
64.4
69.4
0.062
18/18
10/10
20.43/20.43
20.05/20.05
19.65/19.65
600
60
65
70
110
M20
34°15’
125
18
18
20
64.4
69.4
74.9
0.1
20/22
10/12
27.95/30.3
27.47/29.81
26.94/29.28
700
70
75
80
140
M20
32°9’
150
20
20
22
74.9
79.9
85.4
0.15
22/22
12/12
40.78/40.78
40.11/40.11
39.38/39.38
850
80
90
100
160
M20
30°36’
160
22
25
28
85.4
95.4
106.4
0.176
24/25
14/14
64/72
950
80
90
100
160
M20
27°53’
160
22
25
28
85.4
95.4
106.4
0.22
25/28
15/15
91/102
1200
100
110
160
M20
22°43’
160
28
28
106.4
116.4
0.35
-
-
121/135
1500
110
120
180
M24
20°39’
180
28
32
116.4
127.4
0.41
-
-
190/211
1800
120
130
200
M24
19°14’
200
32
32
1027.4
137.4
0.58
-
-
245/271
2000
130
140
150
220
M30
19°4’
220
32
36
36
137.4
148.4
158.4
0.8
-
-
316/345
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
