产品介绍产品图纸

产品编号：3417484714

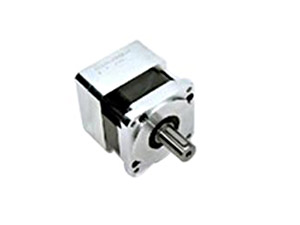

产品名称：PS系列精密行星减速机
产品类别：行星齿轮减速机系列
产品型号：PS系列

Characteristics	性能特点
Low backlash	低回程间隙
High output torque	高输出扭矩
High efficiency(98%)	高效率(98%)
Ratios i=3~4096	減速比 i=3~4096
Lownoise	低噪音
High quality	高质量
Any mounting position	任意安装位置
Easy motor mounting	简易的电机安装
Life time lubrication	终身润滑
More options	更多的选配方式
Completely molduar	高度模块化

Rotio 減速比: i=3:1~4096:1
Output torque 输出转矩: Up to 16000N.m
Frame size 机座型号: PS70~PS400

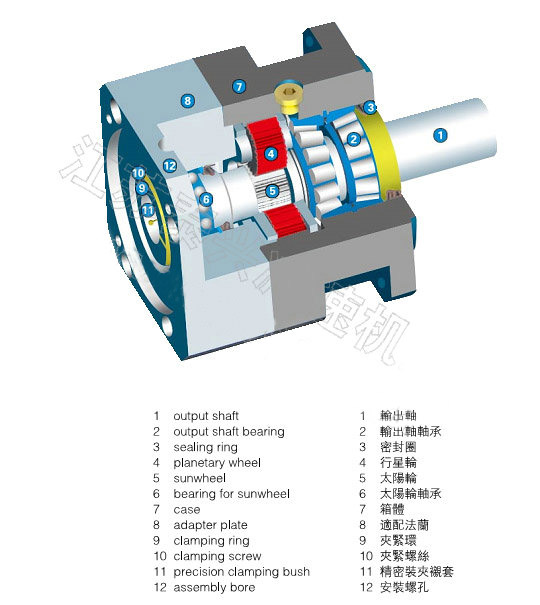

SECTIONAL DRAWING

剖面图

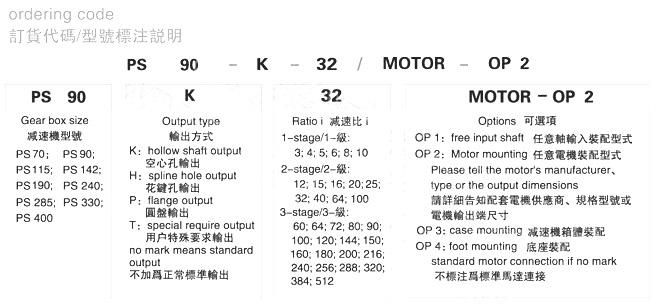

ORDERING CODE

PS系列精密行星减速机订货代码标注说明

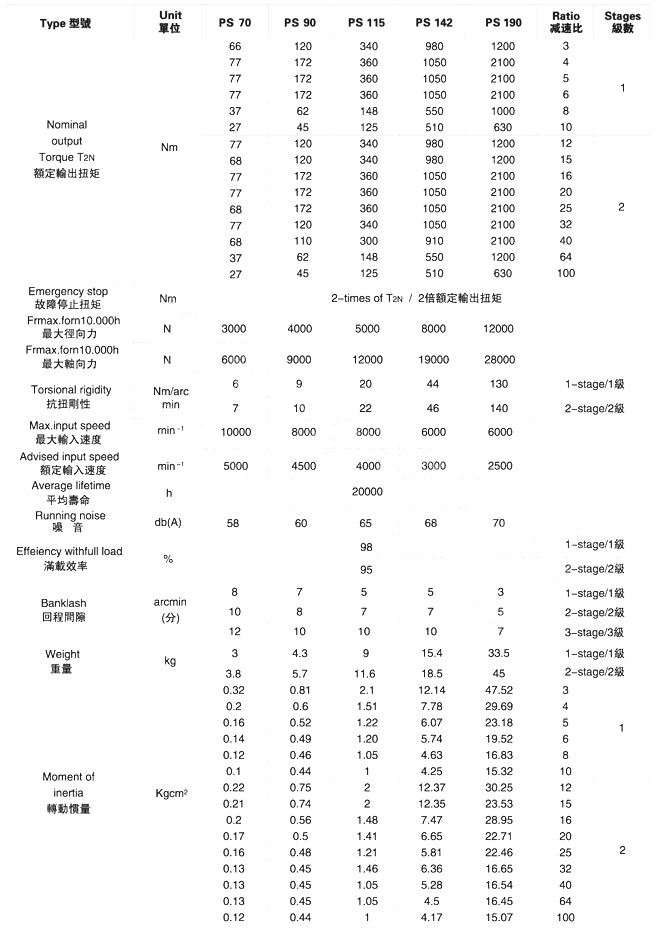

PS 70-190 SERIES PRECISION PLANETARY GEAR BOXES TECHNICAL DATA

PS 70-190系列精密行星减速机技术参数

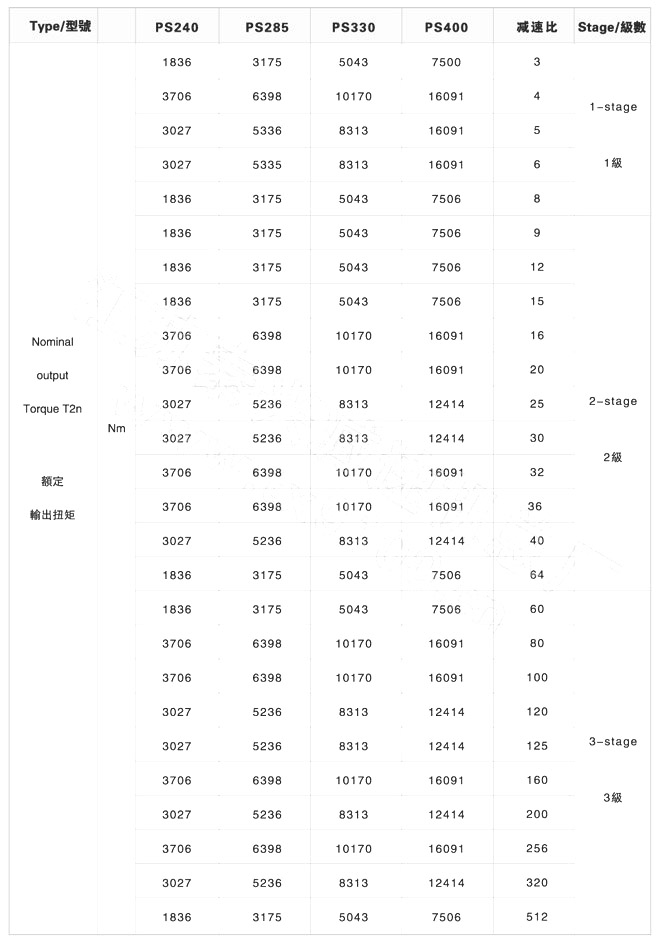

PS 240-400 HEAVY TORQUE PLANETARY GEAR BOXES TECHNICAL DATA PS 240-400大扭矩行星减速机技术参数

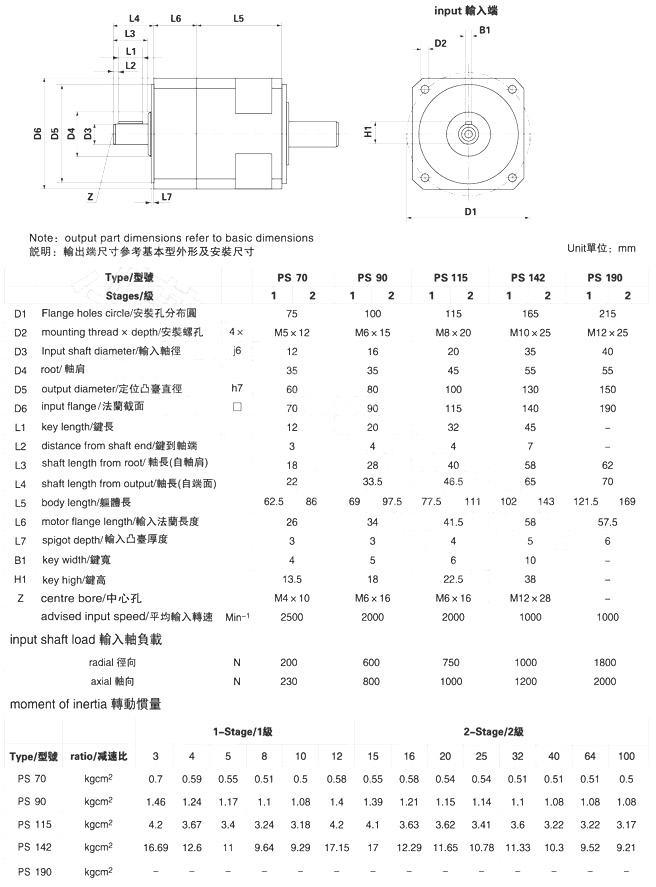

PS/OP1 FREE INPUT SHAFT PLANETARY GEAR BOXES DIMENSIONS

PS/OP1 系列精密行星减速机任意输入轴型外形安装尺寸

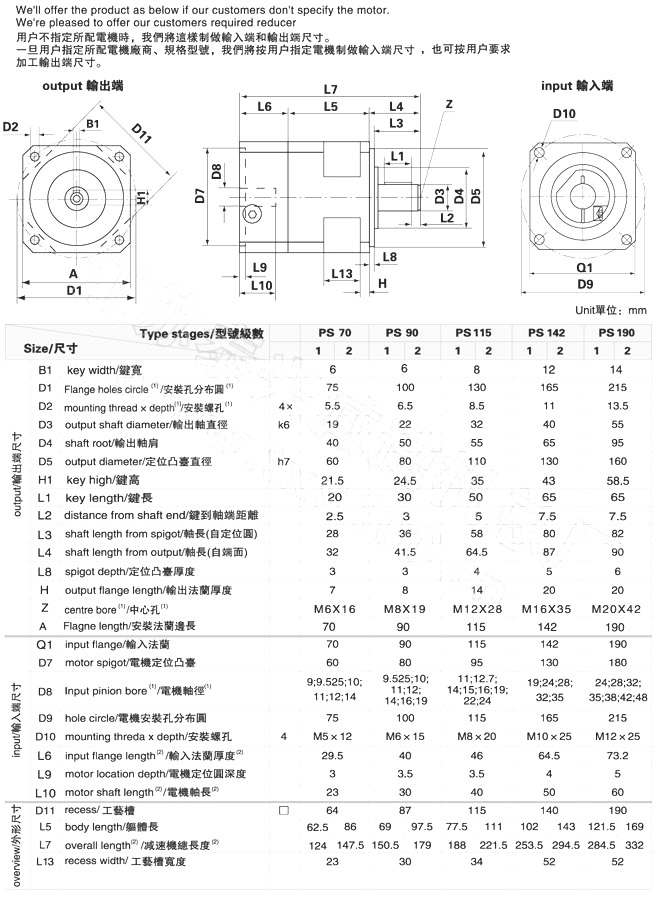

PS SERIES PRECISION PLANETARY GEAR BOXES BASIC DIMENSIONS PS系列精密行星减速机基本型外形安装尺寸

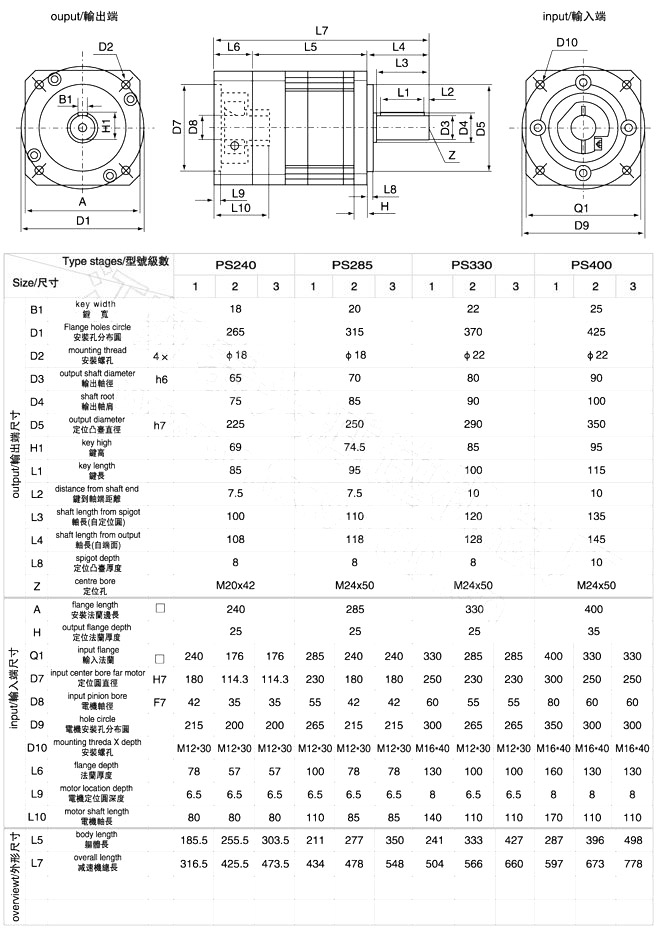

PS HEAVY TORQUE PLANETARY GEAR BOXES DIMENSIONS PS大扭矩行星减速机任外形安装尺寸

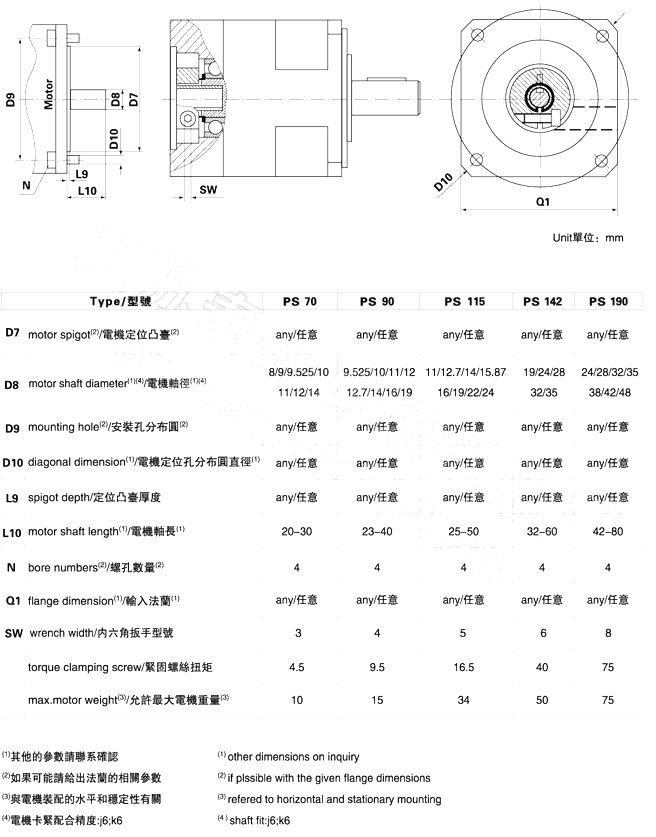

PS/OP2 PLANETARY GEAR BOXES POSSIBLE MOTOR MOUNTING DIMENSIONS PS/OP2 任意电机输入型式减速机外形安装尺寸

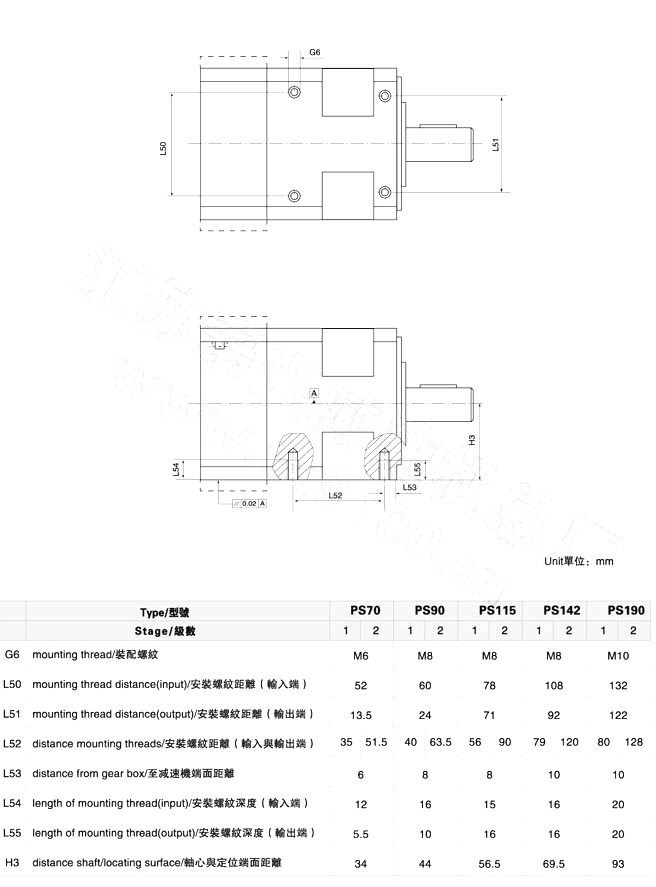

PS/OP3 GEAR BOXES CASE MOUNTING DIMENSIONS PS/OP3 系列精密行星减速机箱体装配时的安装尺寸

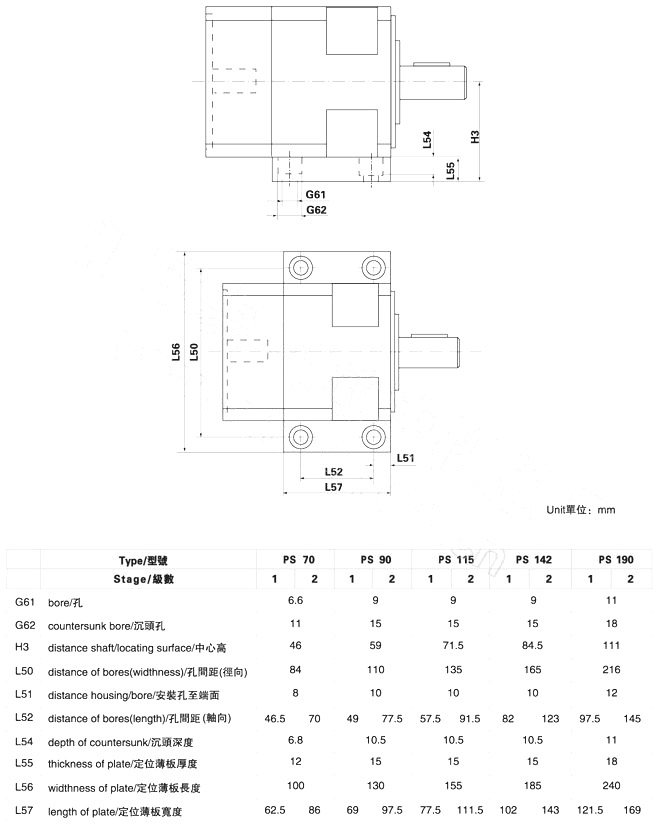

PS/OP4 GEAR BOXES CASE MOUNTING DIMENSIONS

PS/OP4 行星减速带底座时的安装尺寸

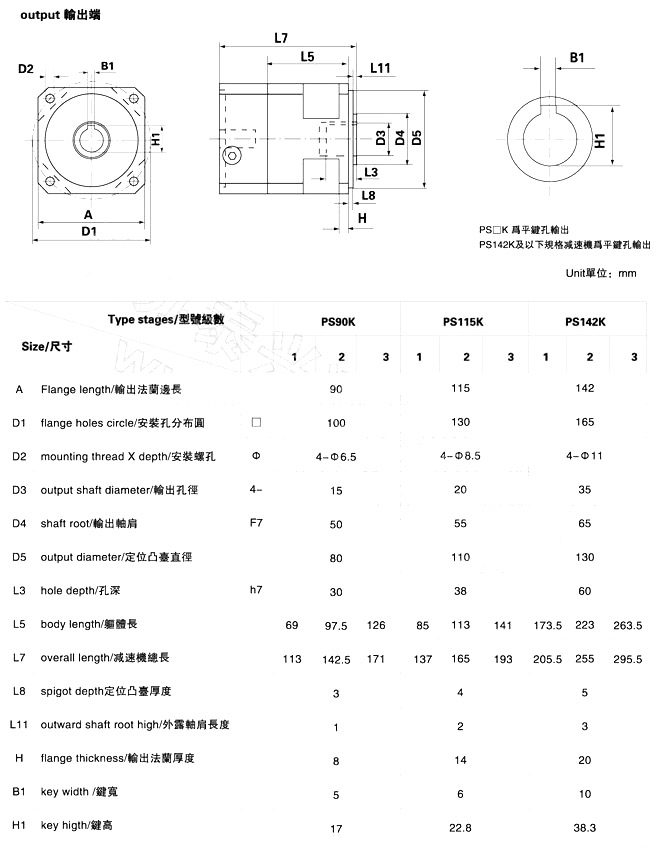

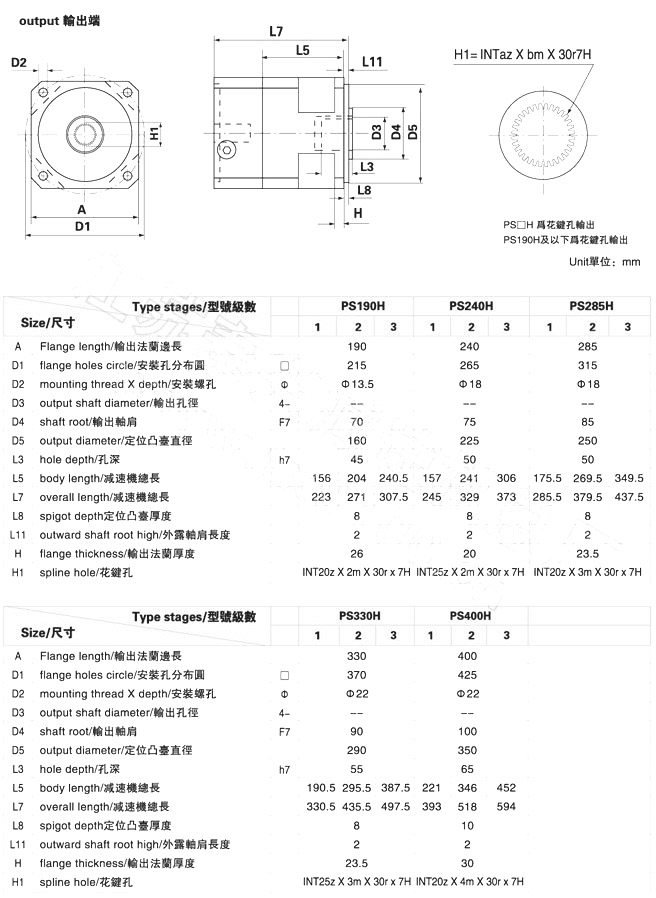

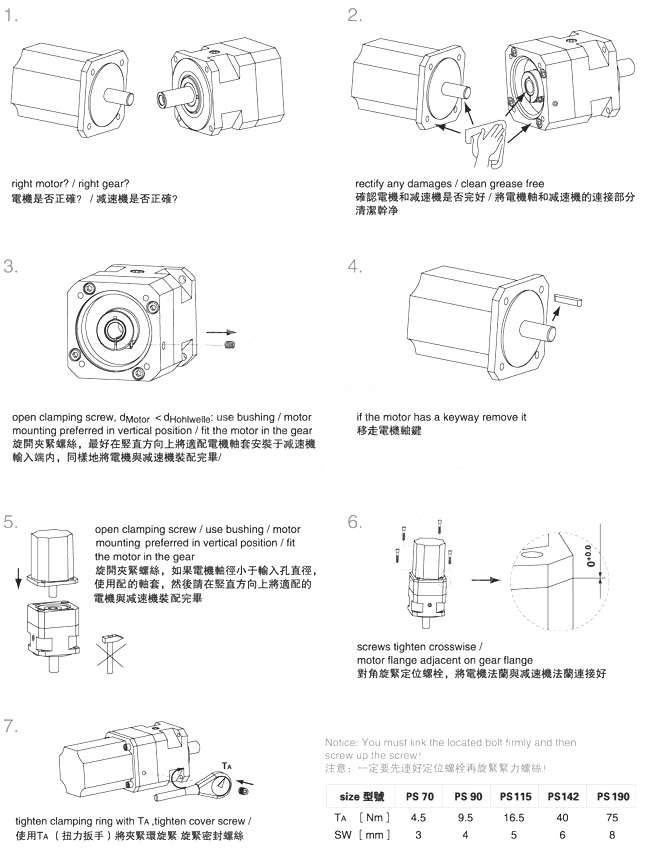

PS□K hollow shaft planetary gear boxes dimensions PS□K空心输出型行星减速机外形尺寸 PS□H spline hole planetary gear boxes dimensions PS□H 花键孔输出型行星减速机外形尺寸 PS SERIES PRECISION PLANETARY GEAR BOXES MOUNTING INSTRUCTION PS系列精密行星减速机装配指南
