产品介绍产品图纸

产品编号：3417153714

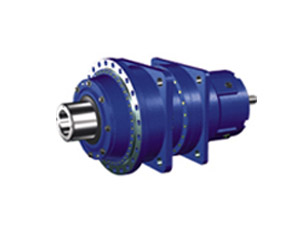

产品名称：P系列行星齿轮减速机
产品类别：行星齿轮减速机系列
产品型号：P系列

产品特点：
P系列行星齿轮减速机重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。

产品说明：
1、P系列行星齿轮减速机采用模块化设计，可根据客户要求进行变化组合，
2、减速机采用渐开线行星齿轮传动，合理利用内、外啮合、功率分流，
3、箱体采用球墨铸铁，大大提高了箱体的钢性及抗震性，
4、齿轮均采用渗碳淬火处理，得到高硬耐磨表面，齿轮热处理后全部磨齿，降低了噪音，提高了整机的效率和使用寿命。
5、行星减速机P系列产品有9-34型规格，行星传动级数有2级和3级。

减速比：
25～4000 与 R X、R、K系列组合可达到更大速比
输出转矩：
高至2600000Nm
电机功率：
0.4-12934kW

安装形式：
1、水平安装/底脚安装
2、垂直安装/法兰安装
3、扭力臂安装。

出轴方式：
A、带收缩盘空心输出轴
B、带平键的实心输出轴
C、带渐开线花键空心轴
D、带渐开线花键实心轴

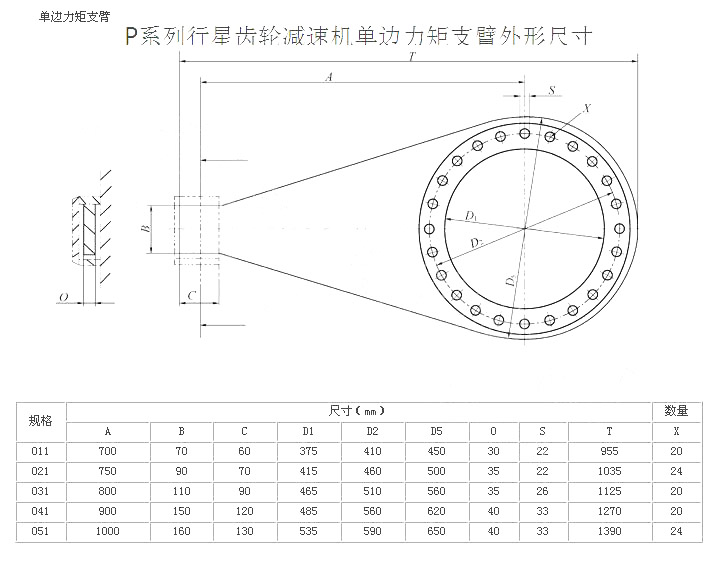

单边力矩支臂尺寸

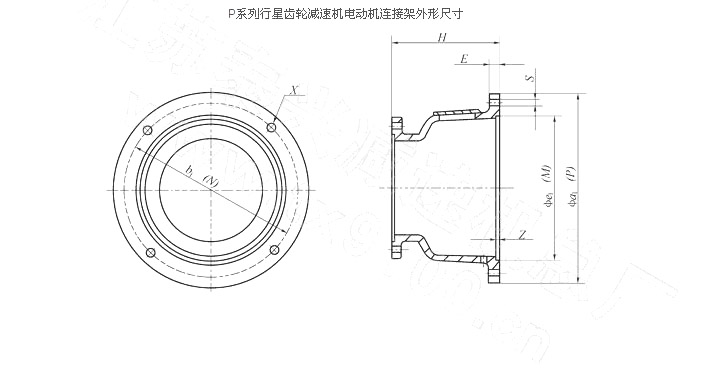

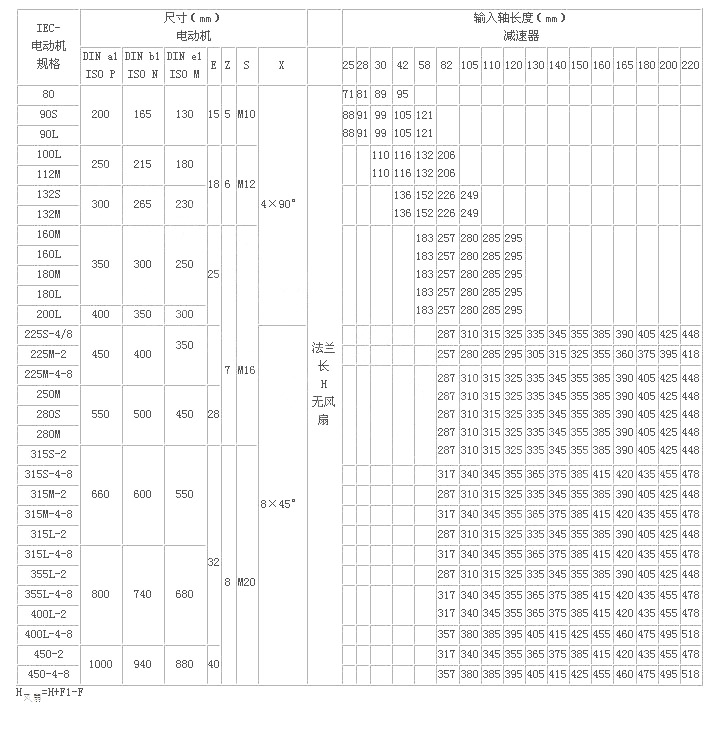

电动机连接架尺寸

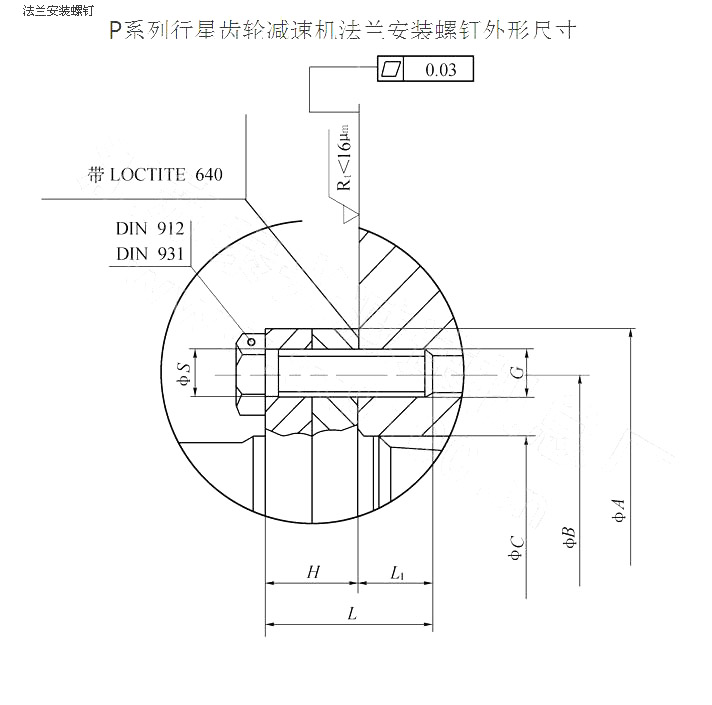

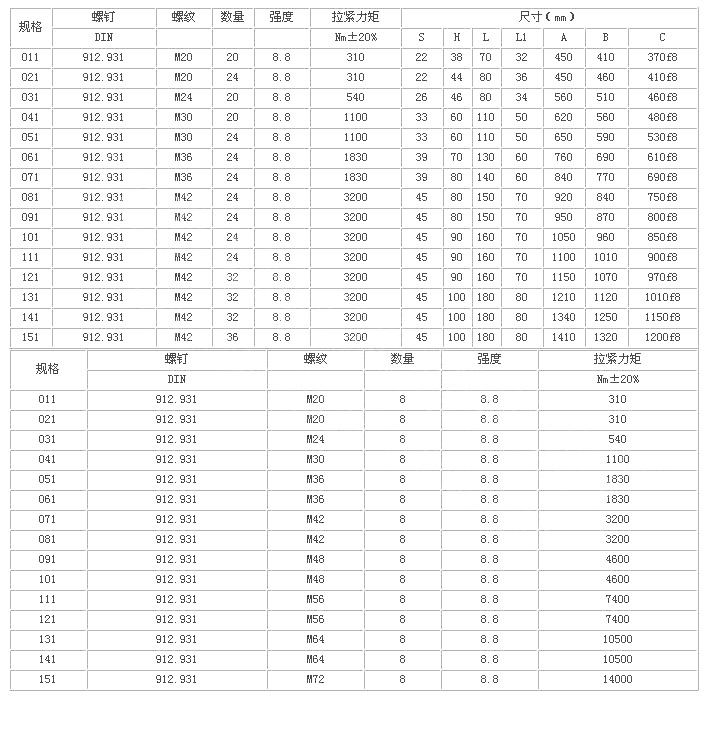

法兰安装螺钉尺寸

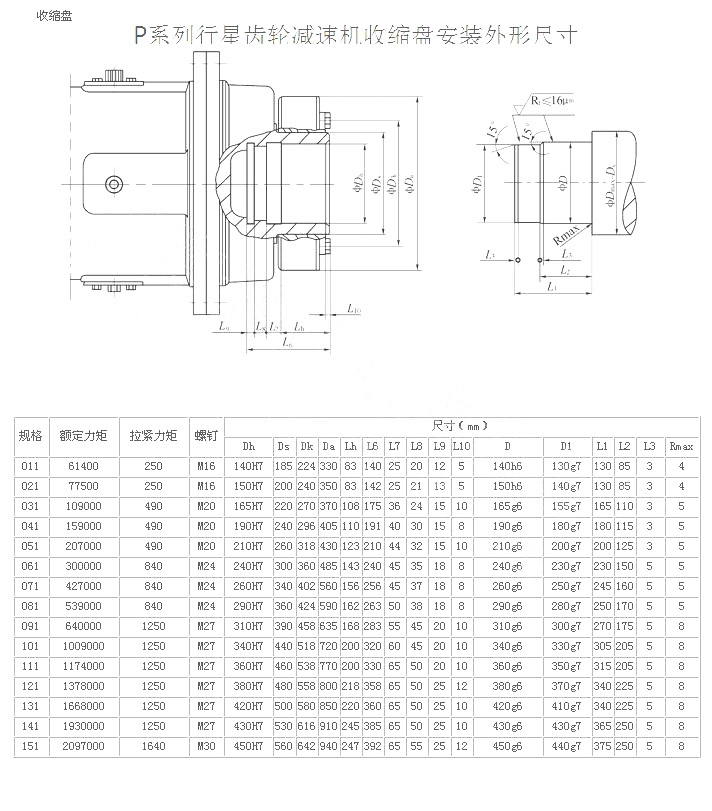

收缩盘尺寸

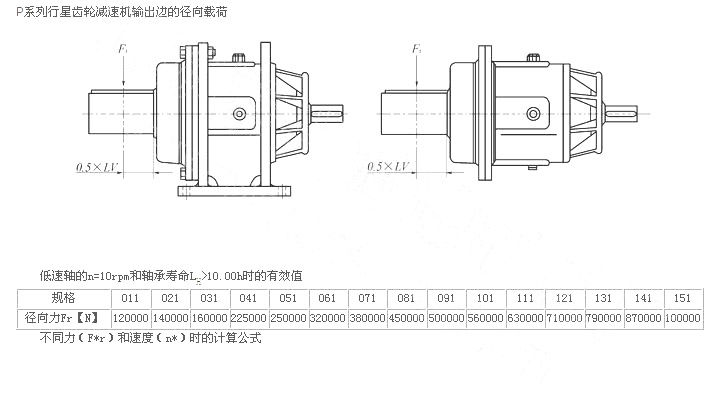

输出边的径向载荷

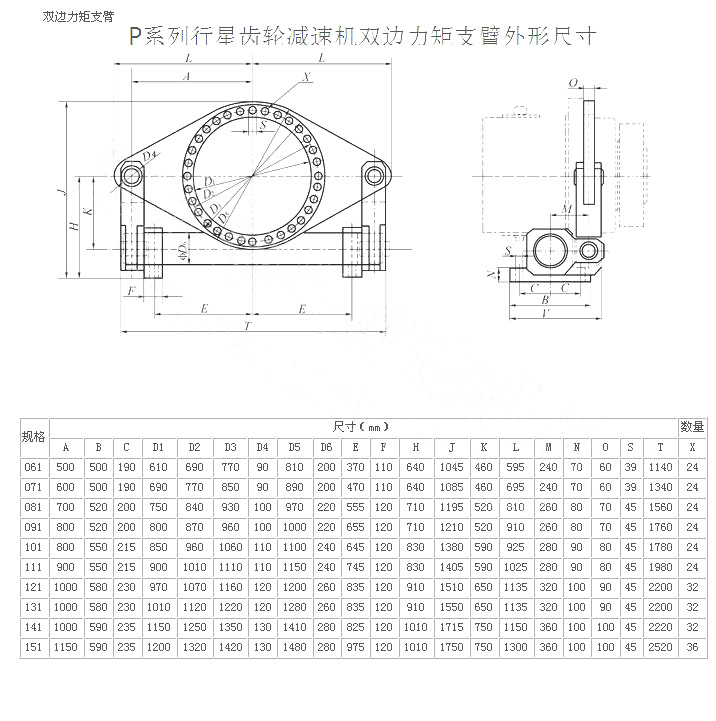

双边力矩支臂尺寸

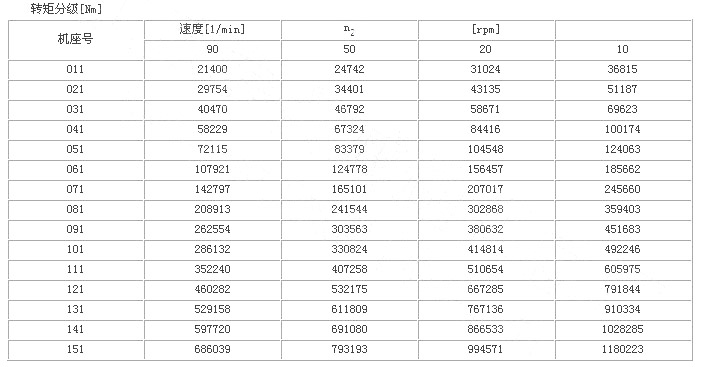

转矩分级

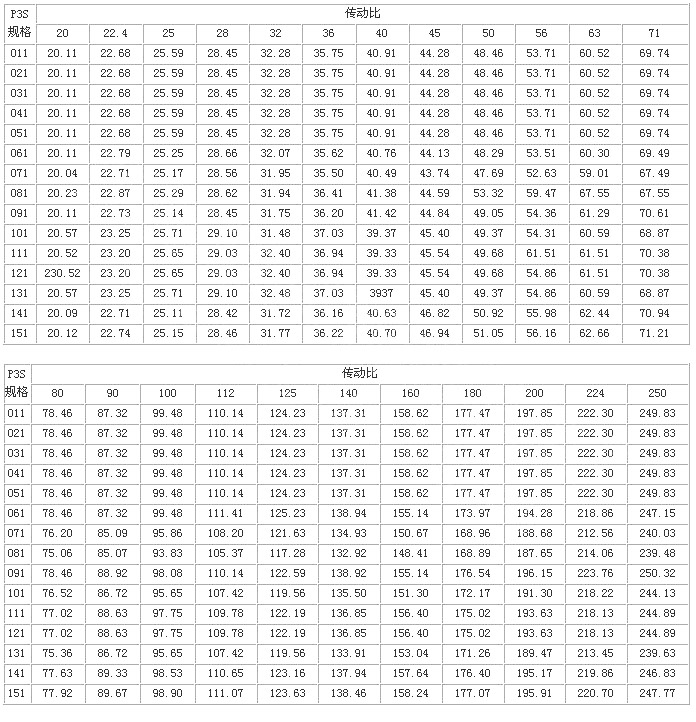

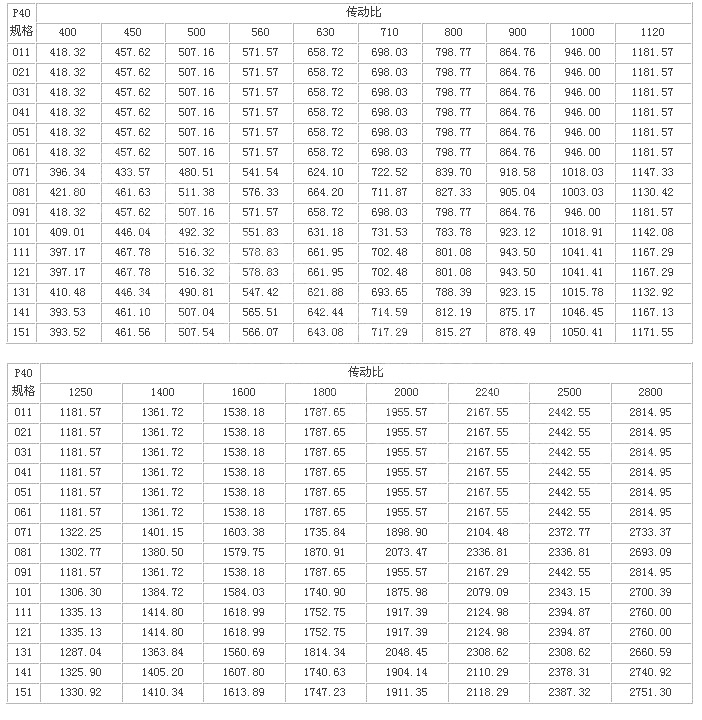

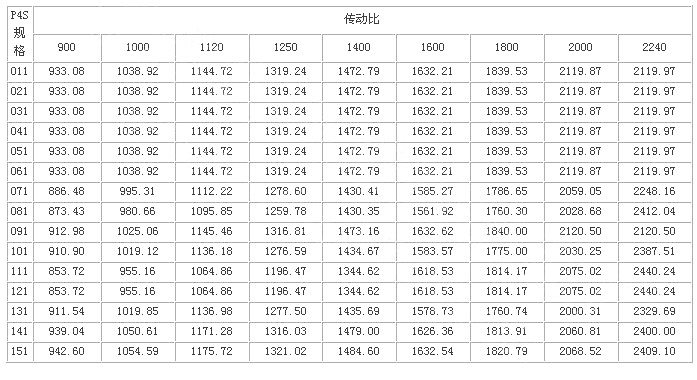

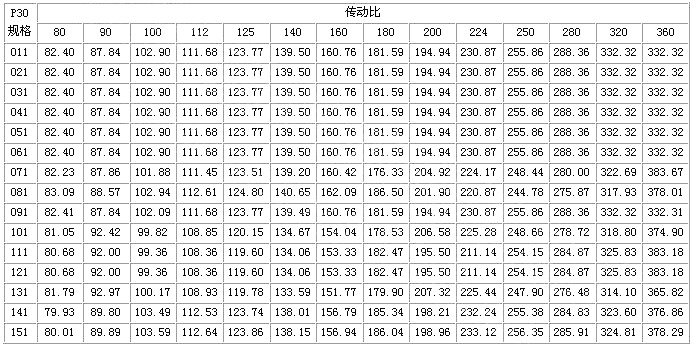

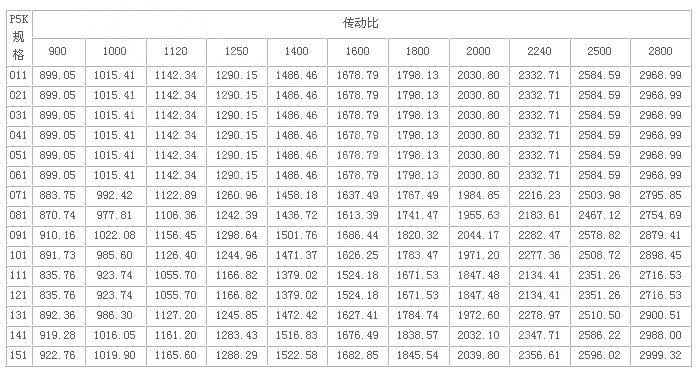

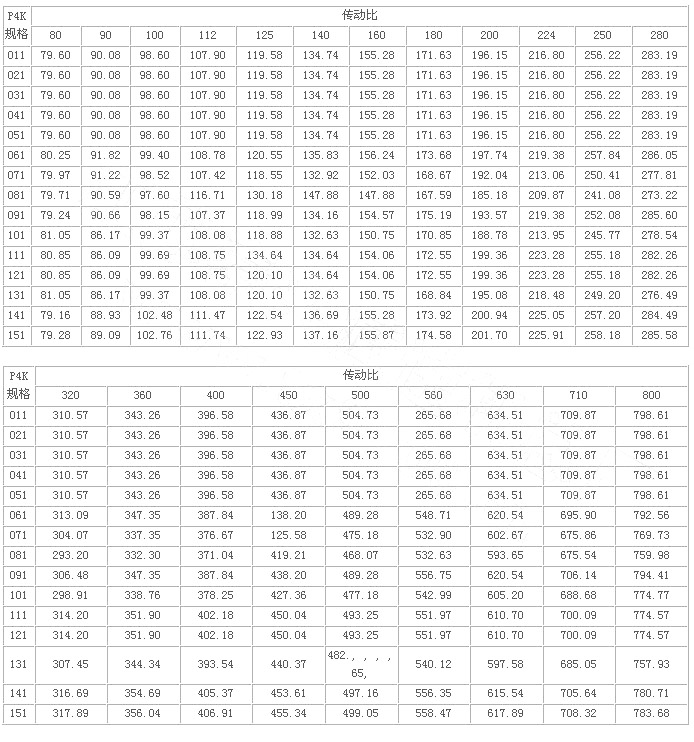

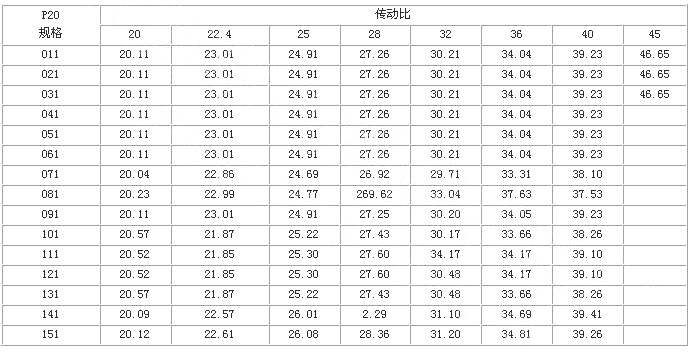

精确传动比
