产品名称：QJ-T立式及套装式减速器
产品类别：起重用硬齿面减速机
产品型号：QJ-T
起重机立式减速器部分分为QJ—L，QJ—T两个系列，主要用于起重机运行机构，也可用于运输、冶金、矿山、化工、轻工等各种机械设备的运行机构中。齿轮、齿轮轴采用中碳合金钢中硬齿面。具有结构紧凑、承载能力较高等优点，是我厂继ZSC型、ZSC(A)型减速器之后推出的又一代新产品。

QJ-T140、QJ-T170、QJ-T200、QJ-T236、QJ-T280、QJ-T335、QJ-T400、型减速机的外形尺寸及安装尺寸(JB/T8905.4-1999)

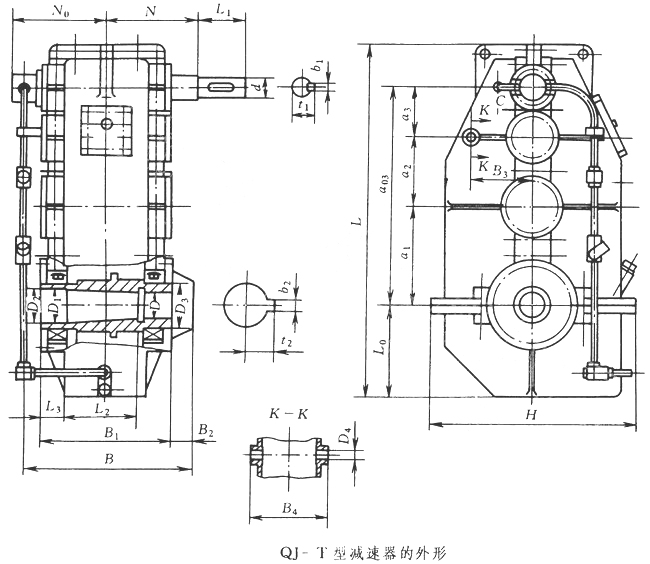

QJ-T型减速器的外形尺寸及安装尺寸 (mm) 型号 中心距 主动轴 被动轴 a1 a2 a3 a03 d L1 N b1 t1 D D1 D2 D3 L2 L3 b2 t2 QJ-T140 140 100 71 311 20 50 120 6 22.5 40 50 55 70 105 50 14 26.2 QJ-T170 170 118 85 373 25 50 135 8 28 50 60 65 80 105 55 16 31.7 QJ-T200 200 140 100 440 28 60 180 8 31 55 65 70 90 105 60 18 34.3 QJ-T236 236 170 118 524 35 80 210 10 38 70 85 90 120 155 70 22 44 QJ-T280 280 200 140 620 40 110 235 12 43 75 95 100 130 205 75 22 47.8 QJ-T335 335 236 170 741 45 110 255 14 48.5 90 110 120 160 205 85 28 56.3 QJ-T400 400 280 100 880 55 110 285 16 59 100 120 130 180 255 105 28 60.03 型号 外形尺寸 安装尺寸 重量/kg H B B1 L L0 N0 B2 B3 B4 D4 QJ-T140 324 256 214 526 135 103 35 85 150 25 76 QJ-T170 376 281 239 618 160 115 35 105 170 25 108 QJ-T200 426 333 274 715 185 133 50 135 200 25 153 QJ-T236 510 387 328 854 220 158 50 155 245 28 247 QJ-T280 580 460 368 995 255 277 65 190 270 28 364 QJ-T335 689 524 436 1196 310 307 65 225 330 32 593 QJ-T400 807 624 526 1396 365 352 75 280 390 40 938

QJ-T型减速器的中心距、公称传动比和实际传动比与QJ-L型减速器相同。见下表。 QJ-T型减速器的中心距 (mm) 减速器型号 QJ-L140 QJ-L170 QJ-L200 QJ-L236 QJ-L280 QJ-L335 QJ-L400 低速级a1 140 170 200 236 280 335 400 中速级a2 100 118 140 170 200 236 280 高速级a3 71 85 100 118 140 170 200 QJ-T型减速器的公称传动比和实际传动比 规格 公称传动比 16 18 20 22.4 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100 实际传动比 140 15.57 17.92 19.96 23.13 24.46 28.59 32.15 35.83 40.30 45.72 49.26 55.20 63.09 68.25 78.00 90.88 103.87 170 15.82 17.86 19.95 22.64 25.44 27.78 31.45 35.22 39.87 43.34 49.21 56.39 64.04 72.06 81.82 89.29 101.39 200 15.78 18.10 20.22 22.23 24.98 27.57 31.21 35.99 40.75 44.03 49.95 55.73 63.22 68.12 77.28 86.10 97.67 236 15.68 18.07 20.21 22.28 25.09 27.77 31.53 34.37 41.13 43.95 50.21 53.36 64.92 71.00 81.11 85.83 98.05 280 16.51 18.19 20.26 22.39 23.69 27.72 31.18 34.83 39.15 44.41 50.76 53.69 61.36 71.84 82.11 90.04 102.91 335 15.70 17.98 20.20 22.18 25.11 27.64 31.58 35.76 40.00 45.70 48.76 58.43 62.35 72.82 83.19 93.75 100.04 400 15.78 18.10 20.22 22.23 24.98 27.57 31.21 36.00 40.75 44.03 49.95 55.73 63.22 68.12 77.28 86.10 97.67
